迎賓燈透鏡
型號：YP-YBD026
|
迎賓燈透鏡技術參數 |
||
|
名稱 |
規格參數 |
備注 |
|
裝配位置 |
后視鏡 |
|
|
LED光源型號 |
Osram CQ7P |
單色光 |
|
電流值大小 |
250mA |
|
|
菲林片大小 |
不大於6mm |
|
|
放大倍率 |
106倍 |
高度1.1米 |
|
持續點亮時間 |
30s |
|
|
菲林耐久度 |
不低于600小時 |
黑白菲林 |
|
氣密性測試標準 |
60度水溫不低于120S |
|
|
照度值 |
30-40Lux |
|
|
色差 |
0.01mm |
適合單色光 |
|
均勻度 |
大于70% |
|
|

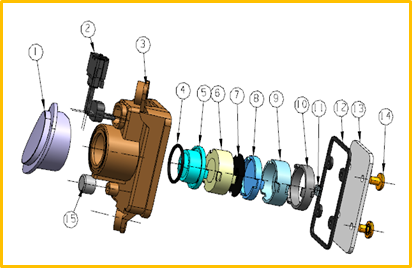

迎賓燈透鏡零件特性 |
||
|
序號 |
名稱 |
功能 |
|
1 |
透鏡蓋 |
外固定件 |
|
2 |
電源接頭 |
供電輸入 |
|
3 |
外殼 |
裝配件 |
|
4 |
密封圈A |
密封 |
|
5 |
透鏡A |
成像 |
|
6 |
透鏡B |
成像 |
|
7 |
菲林 |
Logo成橡 |
|
8 |
透鏡C |
LED聚光 |
|
9 |
透鏡D |
LED聚光 |
|
10 |
定位圈 |
定位光源 |
|
11 |
LED |
光源 |
|
12 |
密封圈B |
密封 |
|
13 |
鋁基板 |
散熱電子功能 |
|
14 |
螺絲 |
固定 |
|
15 |
膠塞 |
密封 |
